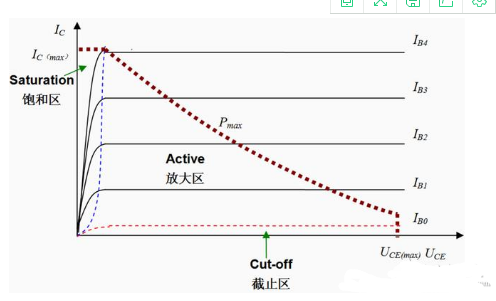

貼片有三種工作區：截止區、放大區、飽和區，如下圖所示：

基于上圖，我們首先進行貼片三極管基極電阻阻值大小選取

截止區：當基極的偏置電壓小于0.7V時，B極電流為零，CE極無電流流過，貼片三極管處于不導通狀態；

放大區：當基極的偏置電壓等于0.7V時，CE極處于半導通狀態，CE電流跟隨B極電流發生變化，呈現電流的放大狀態；

飽和區：當基極的偏置電壓大于0.7V時，CE極電流達到一定程度不再跟隨B極電流發生變化，CE極處于導通狀態；

如上圖所示，貼片三極管控制繼電器時，要處于那種工作狀態呢？貼片三極管不導通時工作于截至狀態；控制繼電器工作時，希望CE極的壓降越小越好，處于飽和狀態。所以貼片三極管控制繼電器時應該處于截至狀態和飽和狀態。那基極的電阻該如何選取呢？

舉個例子，比如說繼電器的工作電壓為5V；繼電器的線圈電阻為125Ω，根據以上兩個參數就可以確定，當繼電器處于工作狀態時，根據歐姆定律流過的繼電器的電流為I=5/125=40mA，如果CE極流過的電流為40mA的話，那流過B極的電流大約為200uA，即：（5-0.7）V/0.0002A≈20K。一般為了電路的穩定性考慮，將CE極電流的容量設計為計算值的2倍，即按照CE極電流為80mA來算的話，流過B極的電流約為480uA，4.3/0.00048≈9K。所以B極電阻最好10K以?xún)?nèi)，繼電器才能很好的吸合。
