肖特基二極管最大的作用是什么？我們要怎么選型，都有哪些型號符號，哪些優勢？
肖特基（Schottky）二極管(也稱為肖特基勢壘二極管)是基于由金屬和半導體接觸形成的勢壘的二極管,被稱為肖特基二極管。與通常的二極管(用多指用PN結形成的硅二極管)相比，最顯著的特征是反恢復時間極短(幾納秒左右)，正的導通壓下降低，只有0.4V左右。也有幾個缺點:耐壓比較低,漏電流大。其被廣泛用作高頻、低壓、大電流整流二極管(例如開關電源二極整流二極管)、回流二極管、保護二極管。在微波通信等的電路中，整流二極管、小信號檢波二極管也是有用的。常見的是通信電源、變頻器等。一般的二極管只能在低頻整流的情況下使用，可以進一步提高耐壓。

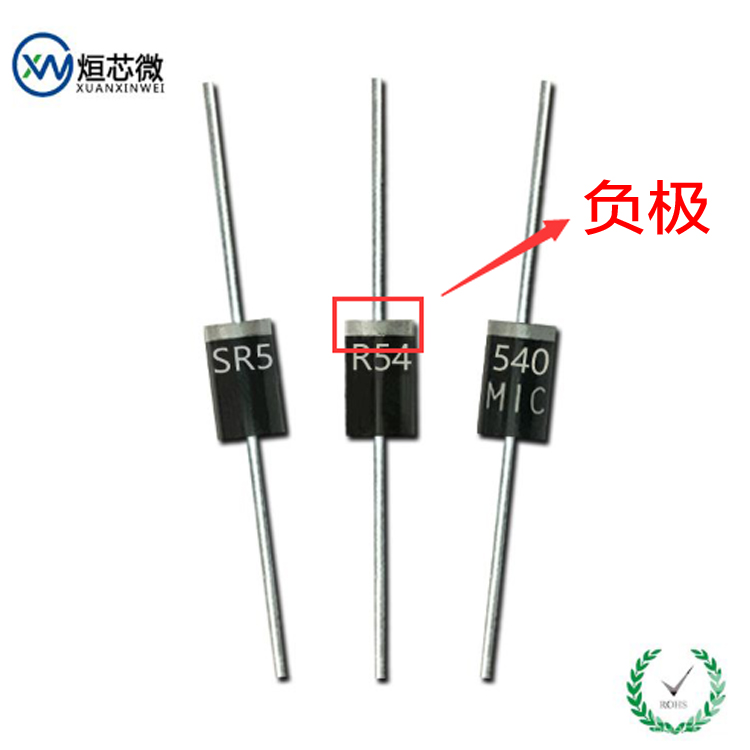

肖特基二極管的作用：
1、特基二極管是熱載流子二極管。肖特基二極管也稱為肖特基勢壘二極管，是低功耗、超高速半導體裝置，肖特基二極管是反相器、開關電源、在驅動器等電路中廣泛使用，作為低壓、高頻、大電流整流二極管、保護二極管使用。在續流二極管等中使用，肖特基二極管在微波通信等電路中用作整流二極管、小信號檢波二極管。那么肖特基二極管的作用是什么？
2、肖特基二極管也稱為肖特基勢壘二極管(SBD),是低功耗、超高速半導體器件。肖特基二極管的最顯著特征在于，反向恢復時間極短，正向導通壓降僅為0.4V左右。肖特基二極管多用作高頻、大電流整流二極管、低壓、續流二極管、保護二極管、小信號檢波二極管、微波通信等電路中作整流二極管等處使用。肖特基二極管經常見于通信電源、頻率變換器等。肖特基二極管在雙極晶體管的開關電路中通過連接二極管來箝位。
肖特基二極管的原理：
肖特基二極管是將貴金屬金、鋁、銀、鉑等A作為正極，將N型半導體B作為負極，利用在兩者的接觸面間形成的阻擋層具有整流特性的金屬半導體裝置。肖特基二極管在N型半導體中存在大量的電子，但在貴金屬中僅存在少量的自由電子，肖特基二極管中的電子從濃度高的B向濃度A擴散。肖特基二極管金屬A沒有空穴，不存在從空穴自A向B擴散的運動。在肖特基二極管中，隨著電子繼續從B擴散到A、B表面電子濃度逐漸降低，表面被電中性破壞，形成勢壘。
肖特基二極管的優勢：
肖特基二極管具有開關頻率高、順壓降低等優點，但肖特基二極管的反向擊穿電壓比較低，一般不會高于60V，最高僅約為100V，以致于限制了肖特基二極管的應用范圍。在變壓器次級用100V以上的高頻整流二極管、開關電源和功率因數校正電路中的功率開關器件續流二極管、RCD緩沖器電路中用600V～1.2kV之間的高速二極管、PFC升壓用600V二極管等情況下時，只有使用快速恢復外延二極管和超快速恢復二極管。現在的肖特基二極管已取得了突破性的進展，150V和200V高壓已經上市，使用新型材料制作的超過1kV的肖特基二極管也研制成功。
