功率因數校正電路

如圖6所示，輸入交流電經CT2，電感L1、L2，整流橋BR02、VM1A、U305、U10組成升壓斬波電路，在電容C320、C332、C334、C338及C313、C321、C333、C335上產生±370V的BUS電壓作為逆變器輸入，經逆變器的轉換，產生正弦交流輸出。與此同時，UC3854將檢測市電電流和市電電壓，對功率元件進行控制，使輸入電流的波形與電壓波形相近，相位相同，以提高輸入功率因數，避免對電網產生諧波干擾。穩定的DC BUS有助于穩定交流輸出電壓，因此要特別注意DC BUS電壓的穩定和準確。本機由CNTL直接根據輸入交流電壓的高低和當前±BUS電壓高低進行控制，不需人工調整DC BUS電壓。

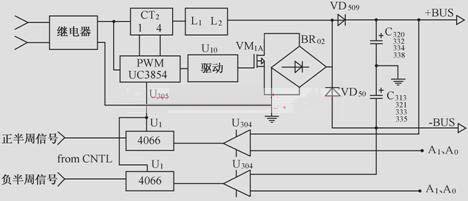

圖6  功率因數校正電路
