大功率電源大至由主功率電路、PWM控制電路、單片機控制電路、輔助電源四大部份組成。

1.大功率開關電源電路圖

開關電源作為線性穩壓電源的一種替代物出現，其應用與實現日益成熟。而集成化技術使電子設備向小型化、智能化方向發展，新型電子設備要求開關電源有更小的體積和更低的噪聲干擾，以便實現集成一體化。對中小功率開關電源來說是實現單片集成化，但在大功率應用領域，因其功率損耗過大，很難做成單片集成，不得不根據其拓?fù)浣Y(jié)構在保證電源各項參數的同時盡量縮小系統體積。

2.大功率開關電源電路原理

1.交流電源輸入經整流濾波成直流;

2.通過高頻PWM(脈沖寬度調制)信號控制開關管，將那個直流加到開關變壓器初級上;

3.開關變壓器次級感應出高頻電壓，經整流濾波供給負載;

4.輸出部分通過一定的電路反饋給控制電路，控制PWM占空比，以達到穩定輸出的目的。

3.大功率開關電源電路作用

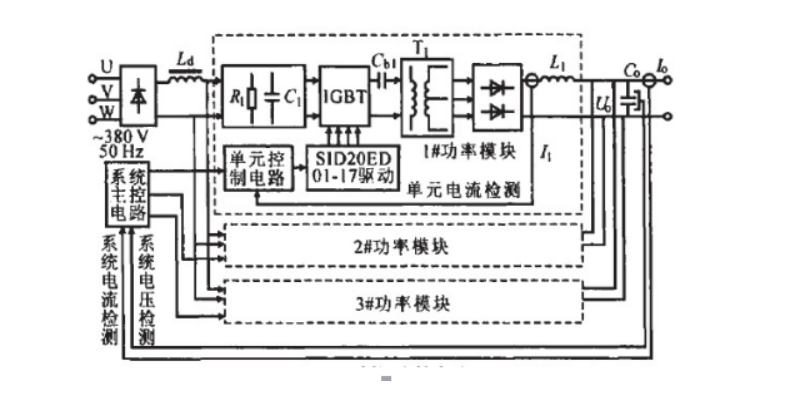

高頻逆變部分采用以IGBT為功率開關器件的全橋拓?fù)浣Y(jié)構，整個大功率開關電源電路如圖所示，包括：工頻三相交流電輸入、二極管整流橋、EMI 濾波器、濾波電感電容、高頻全橋逆變器、高頻變壓器、輸出整流環節、輸出LC 濾波器等。隔直電容Cb 是用來平衡變壓器伏秒值，防止偏磁的。考慮到效率的問題，諧振電感LS 只利用了變壓器本身的漏感。因?yàn)槿绻撾姼刑螅瑢?huì)導致過高的關斷電壓尖峰，這對開關管極為不利，同時也會增大關斷損耗。另一方面，還會造成嚴重的占空比丟失，引起開關器件的電流峰值增高，使得系統的性能降低。
