24V 直流繼電器工作原理

控制端輸入的直流電壓使繼電器內部的發光二極管工作，通過光耦合使處于輸出回路中的雙向可控硅組成的開關電路導通，即完成了對輸出端的控制。輸入回路僅需要對發光管的控制，所以僅需低電壓，小電流；光耦合保證了輸入、輸出間的隔離；輸出回路中可控硅元件大小的選用，決定了繼電器輸出的工作電壓及電流。

DC24v 繼電器，是由固定鐵芯、動鐵芯、彈簧、動觸點、靜觸點、線圈、接線端子和外殼組成。線圈通電，動鐵芯在電磁力作用下動作吸合，帶動動觸點動作，使常閉觸點分開，常開觸點閉合;線圈斷電，動鐵芯在彈簧的作用下帶動動觸點復位。觸點又分為常閉和長開兩種，一個公共點。

固態繼電器的主要作用是實現無觸點接通和斷開，也就是他不像交流接觸器接通是會有電弧。單相的固態繼電器，是用 DC24v 控制單相觸點接通和斷開，工作原理跟中間繼電器一樣，24v 得電，觸點閉合。直流是控制線圈，交流輸出控制負載。

繼電器是一種電子控制器件，它具有控制系統(又稱輸入回路)和被控制系統(又稱輸出回路)，通常應用于自動控制電路中，它實際上是用較小的電流去控制較大電流的一種“自動開關”。故在電路中起著自動調節、安全保護、轉換電路等作用。 繼電器目前已廣泛應用于計算機外圍接口設備、恒溫系統、調溫、電爐加溫控制、電機控制、數控機械，遙控系統、工業自動化裝置;信號燈、調光、閃爍器、照明舞臺燈光控制系統;儀器儀表、醫療器械、復印機、自動洗衣機;自動消防，保安系統，以及作為電網功率因素補償的電力電容的切換開關等等，另外在化工、煤礦等需防爆、防潮、防腐蝕場合中都有大量使用。

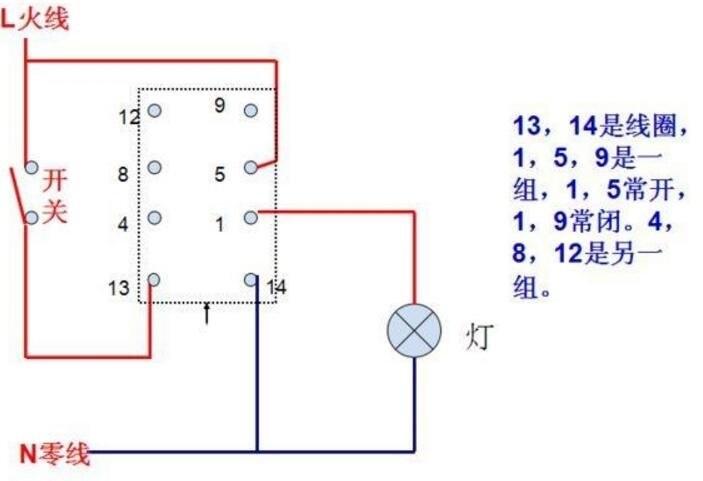

繼電器上基本上都有圖，13，14 接電源，一般 13 接+24V，14 接負極，可以反接，只是指示燈不亮，1，5，9;是一組，一常開一常閉，4，8，12 是一組一常開一常閉，如果是十四腳的是三組。

直流 24V 繼電器的線圈的接法分正負極。

線圈是直流電的繼電器要求接入的直流電有正負極要求，因為兩個不同的接線會使繼電器的線圈產生不同方向的吸合力，記住電磁型繼電器的銜鐵都是在一側的，另一側的死的（不動的），一般繼電器線圈接線柱上都標有正負極。
