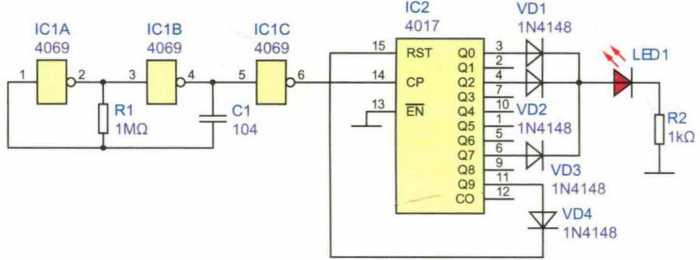

這是在一個循環周期內可以使LED閃爍3次,且3次閃爍間隔不等的電路。電路原理圖見下圖。圖中,由IC1A、IC1B與C1、R1組成非門自激多 諧振蕩器,IC1A、IC1B作為振蕩器開關環節,R1、C1定時電路產生延時正反 饋信號,去控制開關環節周期性地開關再經過IC1C反相、緩沖后,向計數 器4017提供時鐘脈沖,使它的輸出端由Q0至Q9依次輸出高電平。發光二極管 LED1通過隔離二極管VD1、VD2、VD3分別與輸出端Q0、Q2、Q7相連,輸出 端Q9通過VD4與復位端RST相連。
接通電源后,C2的Q0首先輸出高電平,通過VD1使LED1發光。當?shù)?個時鐘脈沖輸入后,Q1輸出高電平,Q0恢復為低電平,LED1熄滅。當?shù)?個時 鐘脈沖輸入后,Q2輸出高電平,LEDl又被點亮。當?shù)?~第6個時鐘脈沖輸入 時,LED1均熄滅不發光。當?shù)?個脈沖輸入后,Q7輸出的高電平,通過VD3, 再次點亮LED1,第8個脈沖輸入后,Q7恢復為低電平,第9個脈沖輸入后, Q9輸出高電平,該高電平加至復位端RST,使計數器復位,Q0又輸出高電平 使LED發光。其余輸出端均為低電平。如此循環,就形成了“閃兩次稍停頓 一下,再閃一次”這樣循環的三閃發光狀態。
