N溝道MOSFET作為反向電壓保護電路原理

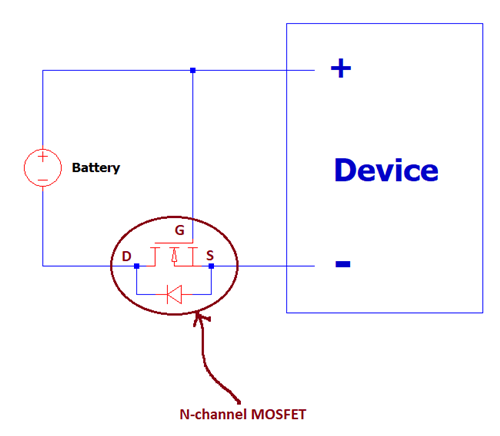

下面是一個基于N溝道MOSFET的反向保護電路，和PMOS不同的是，NMOS需要接在電源的負極端。其中漏極D必須接到電源的負極。源極S必須連接到設備的地，柵極則必須連接到電源的正極。
在電路啟動期間，電流將開始從電源的正極端子流向設備，然后再流向NMOS的體二極管，最后流向電源的負極端子，在此期間，體二極管將處于正向偏置導通狀態。
當體二極管導通后，將有電流在電路中循環流動。此時的柵源電壓為：
VGS = VG – VS
VG = 電源電壓
VS = 二極管壓降
所以：
VGS = VG – VS = Vbattery – 二極管壓降
這將導致MOSFET的柵極到源極有一個正的電壓降。因此NMOS 將導通，電流將流向NMOS的溝道而不是體二極管，再給大家解釋一下，NMOS的導通電阻很小，那么流經它的電流產生的壓降也是很小，從而無法達到體二極管的導通壓降，體二極管自然就關斷了。
N溝道MOSFET作為電池反向保護的基本設計要求
a. 柵源閾值電壓

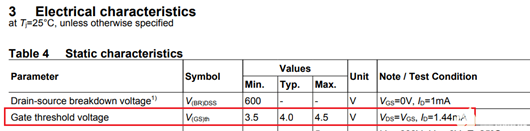

要想MOSFET成功為電源提供反向保護，僅用提供偏置柵極到源極的正電壓是不夠的，必須滿足要求的閾值要求。同樣的對于低壓系統，最好選擇柵極到源極閾值電壓非常低的 MOSFET。
b. 最大柵源電壓

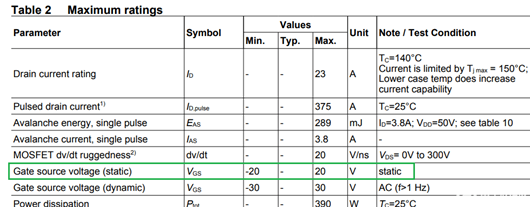

其中最大柵源電壓值不得超過規格書中的規定值。
c. 額定電流

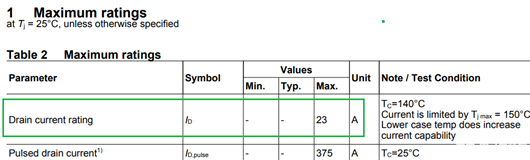

以下是NMOS規格書中指定的電流額定值，需要注意其測試條件是常溫，當溫度升高時，是達不到這么大通流能力的，所以你需要注意你的產品工作溫度是多少。
d. 額定功率

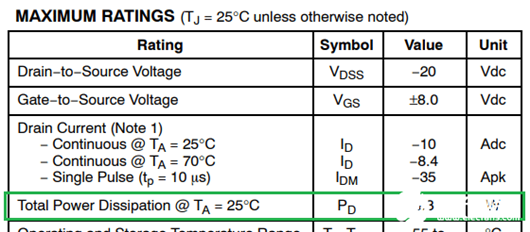

關于額定功率也是有要求的，下圖給出的也是25℃的值，當環境溫度升高時，我么也需要進行相應降額。
e.工作溫度范圍
工作溫度需要考慮環境溫度和MOS管自身溫升，二者疊加后不得超過規定范圍值。
