          GS寄生電容的缺點介紹

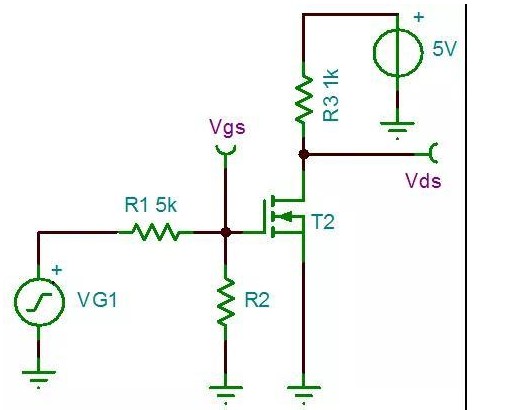

          如下是一個 NMOS 的開關電路,階躍信號 VG1 設置 DC 電平 2V,方波(振幅 2V,頻率 50Hz),T2 的開啟電壓 2V,所以 MOS 管 T2 會以周期 T=20ms 進行開啟和截止狀態的切換。
          GS寄生電容
          首先仿真 Vgs 和 Vds 的波形,會看到 Vgs=2V 的時候有一個小平臺,有人會好奇為什么 Vgs 在上升時會有一個小平臺?
          MOS 管 Vgs 小平臺
          帶著這個疑問,我們嘗試將電阻 R1 由 5K 改為 1K,再次仿真,發現這個平臺變得很小,幾乎沒有了,這又是為什么呢?
          MOS 管 Vgs 小平臺有改善
          為了理解這種現象,需要理論知識的支撐。
          GS寄生電容

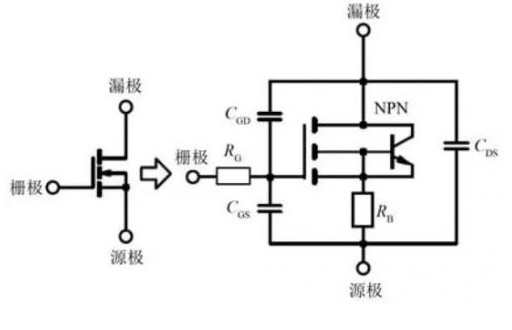

          MOS 管的等效模型
          我們通常看到的 MOS 管圖形是左邊這種,右邊的稱為 MOS 管的等效模型。
          其中:Cgs 稱為 GS 寄生電容,Cgd 稱為 GD 寄生電容,輸入電容 Ciss=Cgs+Cgd,輸出電容 Coss=Cgd+Cds,反向傳輸電容 Crss=Cgd,也叫米勒電容。
          如果你不了解 MOS 管輸入輸出電容概念,請點擊:帶你讀懂 MOS 管參數「熱阻、輸入輸出電容及開關時間」
          米勒效應的罪魁禍首就是米勒電容,米勒效應指其輸入輸出之間的分布電容 Cgd 在反相放大的作用下,使得等效輸入電容值放大的效應,米勒效應會形成米勒平臺。
          首先我們需要知道的一個點是:因為 MOS 管制造工藝,必定產生 Cgd,也就是米勒電容必定存在,所以米勒效應不可避免。
          那米勒效應的缺點是什么呢?
          MOS 管的開啟是一個從無到有的過程,MOS 管 D 極和 S 極重疊時間越長,MOS 管的導通損耗越大。因為有了米勒電容,有了米勒平臺,MOS 管的開啟時間變長,MOS 管的導通損耗必定會增大。
          仿真時我們將 G 極電阻 R1 變小之后,發現米勒平臺有改善?原因我們應該都知道了。
          MOS 管的開啟可以看做是輸入電壓通過柵極電阻 R1 對寄生電容 Cgs 的充電過程,R1 越小,Cgs 充電越快,MOS 管開啟就越快,這是減小柵極電阻,米勒平臺有改善的原因。
          那在米勒平臺究竟發生了一些什么?
          以 NMOS 管來說,在 MOS 管開啟之前,D 極電壓是大于 G 極電壓的,隨著輸入電壓的增大,Vgs 在增大,Cgd 存儲的電荷同時需要和輸入電壓進行中和,因為 MOS 管完全導通時,G 極電壓是大于 D 極電壓的。
          所以在米勒平臺,是 Cgd 充電的過程,這時候 Vgs 變化則很小,當 Cgd 和 Cgs 處在同等水平時,Vgs 才開始繼續上升。

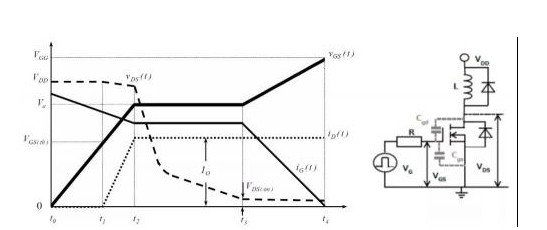

          我們以下右圖來分析米勒效應,這個電路圖是一個什么情況?
          GS寄生電容
          MOS 管 D 極負載是電感加續流二極管,工作模式和 DC-DC BUCK 一樣,MOS 管導通時,VDD 對電感 L 進行充電,因為 MOS 管導通時間極短,可以近似電感為一個恒流源,在 MOS 管關閉時,續流二極管給電感 L 提供一個泄放路徑,形成續流。
          MOS 管的開啟可以分為 4 個階段。
          t0~t1 階段
          從 t0 開始,G 極給電容 Cgs 充電,Vgs 從 0V 上升到 Vgs(th)時,MOS 管都處于截止狀態,Vds 保持不變,Id 為零。
          t1~t2 階段

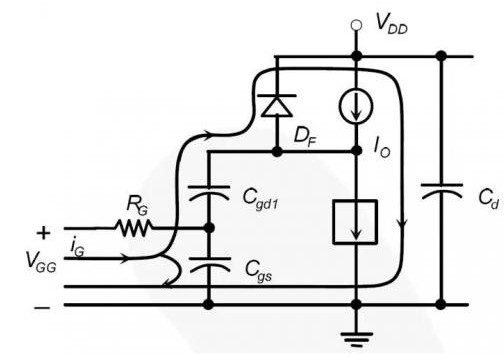

          從 t1 后,Vgs 大于 MOS 管開啟電壓 Vgs(th),MOS 管開始導通,Id 電流上升,此時的等效電路圖如下所示,在 IDS 電流沒有達到電感電流時,一部分電流會流過二極管,二極管 DF 仍是導通狀態,二極管的兩端處于一個鉗位狀態,這個時候 Vds 電壓幾乎不變,只有一個很小的下降(雜散電感的影響)。
          GS寄生電容
          t1~t2 階段等效電路
          t2~t3 階段

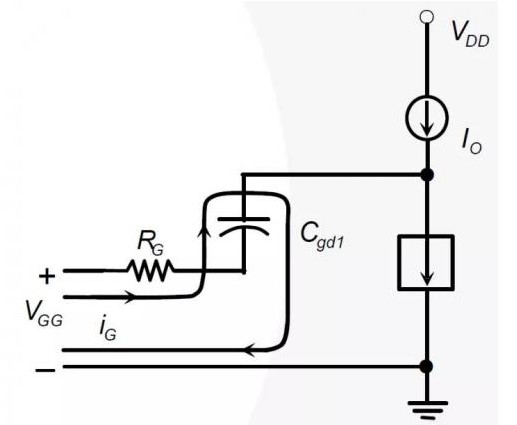

          隨著 Vgs 電壓的上升,IDS 電流和電感電流一樣時,MOS 管 D 極電壓不再被二極管 DF 鉗位,DF 處于反向截止狀態,所以 Vds 開始下降,這時候 G 極的驅動電流轉移給 Cgd 充電,Vgs 出現了米勒平臺,Vgs 電壓維持不變,Vds 逐漸下降至導通壓降 VF。
          GS寄生電容
          t2~t3 階段等效電路
          t3~t4 階段
          當米勒電容 Cgd 充滿電時,Vgs 電壓繼續上升,直至 MOS 管完全導通。

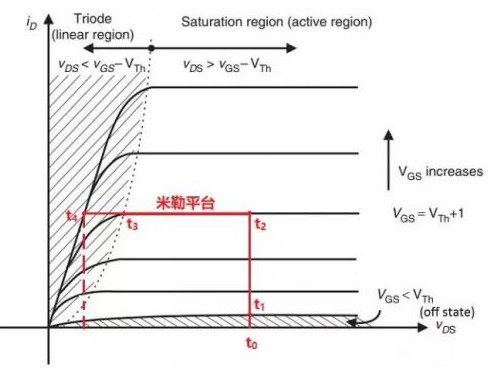

          結合 MOS 管輸出曲線,總結一下 MOS 管的導通過程
          t0~t1,MOS 管處于截止區;t1 后,Vgs 超過 MOS 管開啟電壓,隨著 Vgs 的增大,ID 增大,當 ID 上升到和電感電流一樣時,續流二極管反向截止,t2~t3 時間段,Vgs 進入米勒平臺期,這個時候 D 極電壓不再被續流二極管鉗位,MOS 的夾斷區變小,t3 后進入線性電阻區,Vgs 則繼續上升,Vds 逐漸減小,直至 MOS 管完全導通。
          GS寄生電容
          MOS 管輸出曲線
