本篇所例舉的是用于高耐壓、高電流的二極管，但按照其特性、特征、制造工藝可進行以下分類。此時，對二極管基本的應用條件而言，特性和性能已優化。
整流二極管的特征比較

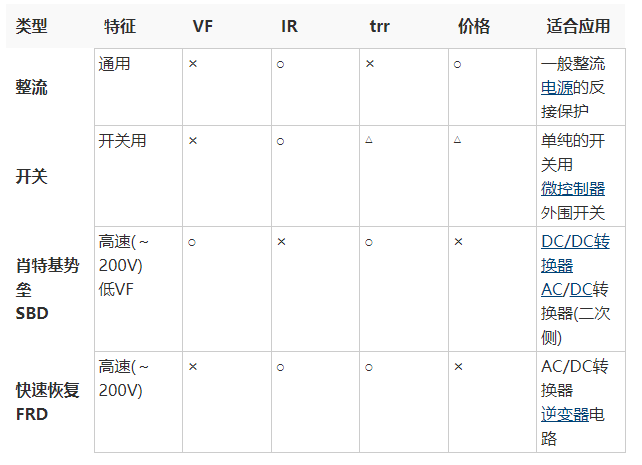

在這里，將整流二極管分為以下4類：通用整流用、通用開關用、肖特基勢壘二極管、快速恢復二極管4種類型，特征匯總于下表。
table th{ padding: 7px 15px 7px 15px; border:1px solid #999; padding:5px 0 5px 5px; } table td{ padding:7px 15px 7px 15px; border:1px solid #999; vertical-align:middle; }
通用型一般用于整流，主要目的是將交流整流為直流。橋式二極管是整流用的二極管組合。另外，用于無意中電源或電池反接時，保護用于防止過電流流過。正向電壓VF因工作電流而異，1V左右為標準。這是硅PN結二極管的普通VF。反向恢復時間trr是以50Hz/60Hz的商用電源的整流為前提，以不是特別快的為標準。
開關型，用途如其字面所示，主要用于電源的切換。VF標準與通用型相同。因為以開關用途為目的，所以trr比通用型更快。但是，還達不到肖特基勢壘二極管或快速恢復二極管的速度，其開關特性僅定位于比通用型快。
肖特基勢壘二極管（SBD）不是PN結，而是利用金屬和半導體如N型硅的形成肖特基勢壘（Barrier）。與PN結二極管相比，肖特基勢壘二極管（SBD）具有VF更低，開關特性更快的特征。但是，其反向漏電流IR較大，在某些條件下會導致熱失控，務請注意。即使流經高達諸如10A的大電流，VF值也大約為0.8V；如果流經幾A的電流，VF值大約為0.5V。因此，其典型用途就是用于追求高效的DC/DC轉換器或AC/DC轉換器的二次側。
快速恢復二極管（FRD）雖是PN結二極管，但卻是trr得以大幅改善的高速二極管。此時，SBD的耐壓（反向電流VR）在200V以下，但FRD能達到800V高耐壓。但是，一般而言，其VF比通用型高，如果是高耐壓大電流規格，標準值大約為2V，但近年來，VF值降低的型號也有增加。因其高耐壓和高速性，所以多用于AC/DC轉換器或逆變器電路。
下圖是上述內容的圖解。此時，并非僅限于上述四種類型，同時也表示了Si二極管的基本溫度特性。
再重復一遍，左圖表示SBD與其他三種二極管相比，VF較低，IR較大。
中間圖是將SBD與FRD之外的兩種二極管相比，其trr快很多，trr間流動的正向電流IR越大，損耗越大。
右圖是表示Si二極管的基本溫度特性，高溫狀態時，VF下降，IR增加。
