在電子線路中三極管是非常重要的元件之一，也是非常復雜的元件之一。三極管是一種電流控制電流的半導體器件，其作用是把微弱信號放大成輻值較大的電信號,也用作無觸點開關。下面介紹的是三極管工作原理，不了解的朋友跟金譽半導體一起來看看吧。
三極管之所以稱為三極管，是因為它三層半導體材料，有助于連接到外部電路并承載電流的端子組成。施加到晶體管的任何一對端子的電壓或電流控制通過另一對端子的電流。
三極管有哪三極?
基極：用于激活晶體管。(基極名字的來源，最早晶體管有兩個點接觸放置在基材上，這種基材形成了底座連接。)
集電極：三極管的正極。(用于收集電荷載體)
發射極：三極管的負極。(用于發射電荷載流子)

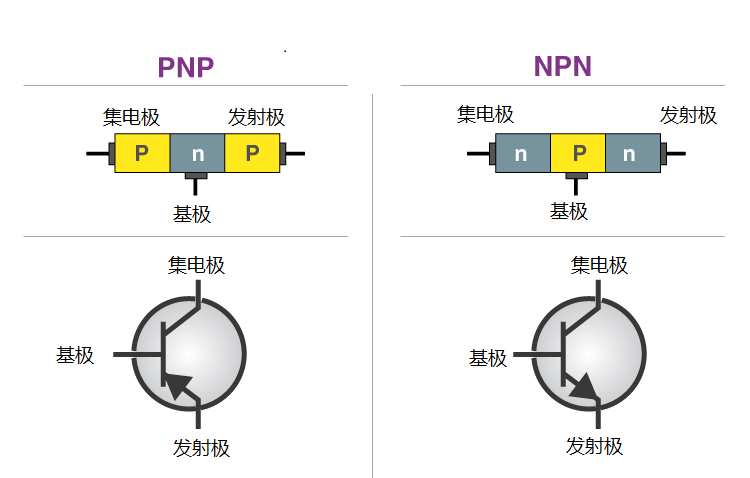

三極管的工作原理，這里主要講一下PNP和NPN。
1、PNP

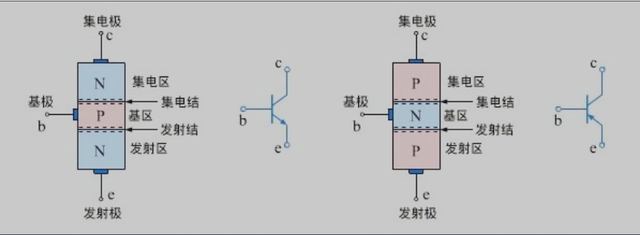

PNP是一種BJT，其中一種n型材料被引入或放置在兩種p型材料之間。在這樣的配置中，設備將控制電流的流動。PNP晶體管由2個串聯的晶體二極管組成。二極管的右側和左側分別稱為集電極-基極二極管和發射極-基極二極管。
2、NPN
NPN中有一種 p 型材料存在于兩種 n 型材料之間。NPN晶體管基本上用于將弱信號放大為強信號。在 NPN 晶體管中，電子從發射極區移動到集電極區，從而在晶體管中形成電流。這種晶體管在電路中被廣泛使用。
三極管的主要功能是電流放大，其本質是三極管可以通過極小的基極電流改變而對集電極的大電流進行控制，這是三極管中最基礎、最關鍵的功能。
