1.三極管的常用特性參數
關于三極管的規格書，我們可以在里面看到很多參數，對于這些參數我們只有明白它的含義才能真正的理解規格書，所以接下來就匯總一下三極管規格書中一些常見的參數的符號以及它的涵義吧。
Beta 或 HFE – 我們在三極管廠商規格書中經常會看到Beta 或 HFE，你可不要混淆，因?yàn)樗鼈兌贾傅氖蔷w管的電流增益，也就是Ic與Ib的比率，Beta 和 HFE是可以互換使用的：Beta=HFE = I C / I B;
VBE – 基極對地電壓減去發射極對地電壓 (VB – VE)；
VCE – 集電極對地電壓減去發射極對地電壓 (VC – VE)；
VBC – 相對于地的基極電壓減去相對于地的集電極電壓 (VB –VC)；
VEB – 發射極對地電壓減去基極對地電壓 (VE – VB)；
VEC – 發射極對地電壓減去集電極對地電壓 (VE – VC)；
VCB – 集電極對地電壓減去基極對地電壓 (VC – VB)；
對于雙極結型晶體管 (BJT)，最大電流是發射極電流 (I E )，其次是集電極電流 (I C )，然后是基極電流 (I B )。I E只是 I C和 I B的總和：IE = IC + IB，一般來說基極電流比較小，所以集電極電流近似等于發射極電流。
2.三極管的三種工作區域以及電路配置
a.放大區；
b.飽和區；
c.截止區；

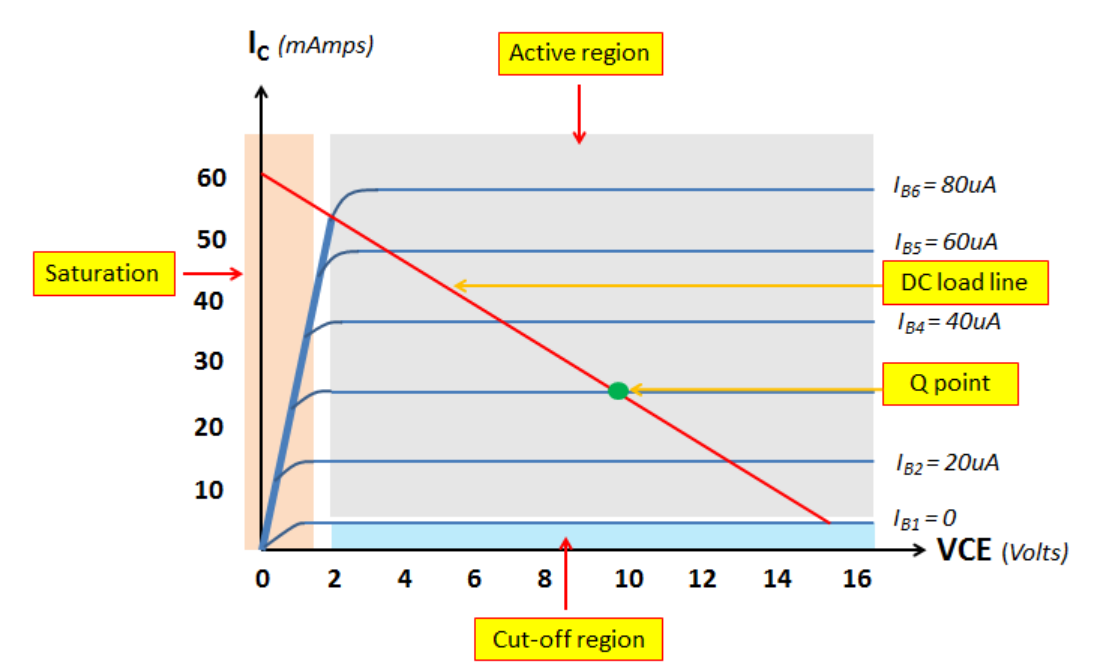

下圖中的灰色陰影部分是放大區，淺藍色陰影是截止區，而橙色陰影區是飽和區域。在放大區，NPN 晶體管的工作特性是根據直流負載線來定義的，NPN 的集電極電流跟隨基極電流線性變化，Q 點只是說明 NPN 運行在直流負載線上的哪個位置。在放大區，基極電流的增加將導致集電極電流的相應增加，如下面的方程式所述：
在飽和區，IC或集電極電流最大。在這個區域，基極電流的增加都不會對集電極電流產生更多影響。因此，方程I C = β XI B不再有效。在截止區，沒有集電極電流和基極電流。在這個區域，NPN 晶體管處于關閉狀態，在該區域中，VCE 等于集電極電源電壓。
為了保證三極管電路正常工作，我們需要注意以下事項，三極管集電極電源電壓(VCC)不得超過允許的VCE 電壓（正電壓）（晶體管規格書中提供了允許最大 VCE 電壓，其符號為VCEO：開路集電極-發射極電壓），基極偏置電壓必須大于 VBE 要求導通電壓，基極串聯電阻可以設置基極電流，發射極電阻可以設置發射極電壓和電流，集電極電阻可以設置集電極電壓和電流。
