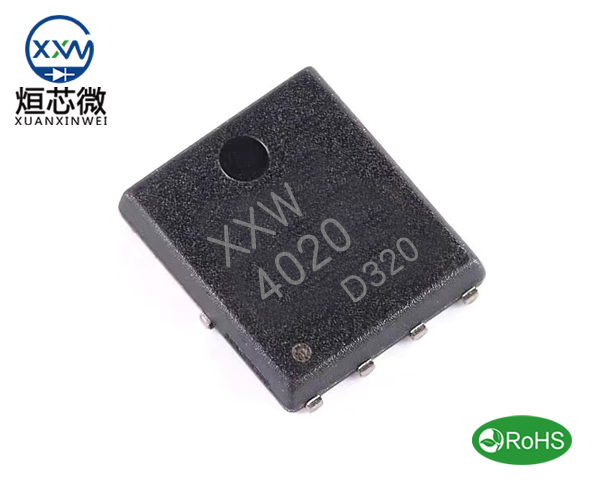

XXW4020場效應管,N+PMOS管XXW4020參數資料,XXW4020引腳圖,XXW4020中文資料規格書PDF
XXW4020 PDFN5*6封裝參數：點擊查看
XXW4020場效應管參數具體如下：
極性：NPN+PNP
NPN極參數如下:
NPN極參數如下:
Drain-Source Voltage 漏源電壓Vds：40V
Gate-Source Voltage 柵源電壓Vgs：±20V
Continuous Drain Current 漏極電流Id Tc=25℃：20A
Power Dissipation 功率損耗Pd Ta=25℃：9.6W
Power Dissipation 功率損耗Pd Ta=70℃：W
Static Drain-Source On-Resistance 導通電阻ID=8A,VGS=10V： Typ 17mΩ Max 22mΩ
Static Drain-Source On-Resistance 導通電阻ID=5A,VGS=4.5V：Typ 25mΩ Max 35mΩ
Junction and Storage Temperature Range 溫度范圍：-55~+150℃
PNP極參數如下:
Drain-Source Voltage 漏源電壓Vds：-40V
Gate-Source Voltage 柵源電壓Vgs：±20V
Continuous Drain Current 漏極電流Id Tc=25℃：-20A
Power Dissipation 功率損耗Pd Ta=25℃：22W
Power Dissipation 功率損耗Pd Ta=70℃：W
Static Drain-Source On-Resistance 導通電阻ID=-8A,VGS=-10V： Typ 33mΩ Max 52mΩ
Static Drain-Source On-Resistance 導通電阻ID=-5A,VGS=-4.5V：Typ 45mΩ Max 70mΩ
Junction and Storage Temperature Range 溫度范圍：-55~+150℃
XXW4020場效應管PDFN5*6-8L封裝尺寸：
