在工作中有很多這樣的場景，我們實際中也是非常需要的，那就是在一些電路中，我們想要監視電路中有沒有跑電流，當跑電流時，能不能有一個指示燈可以直觀的看出來，因此下面這個電路就應運而生，它是由幾個NPN三極管搭成的簡易電流指示燈電路，非常廉價好用，具體我們進一步分析它的變化過程。

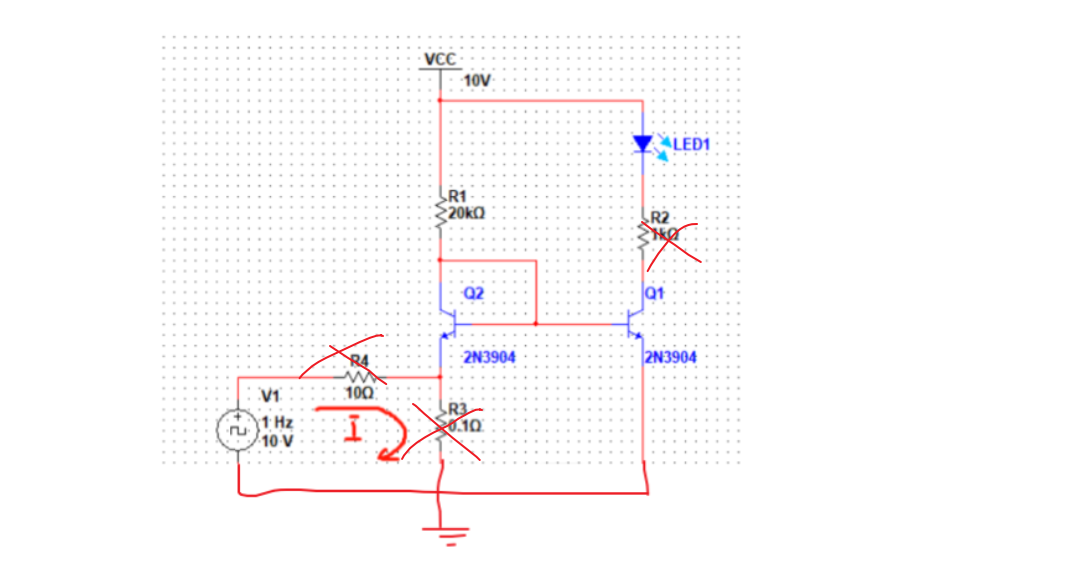

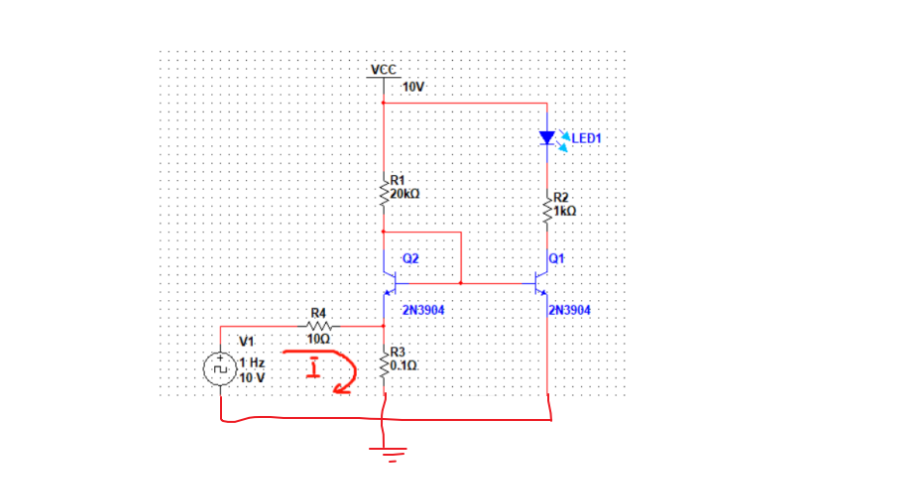

如圖，當左邊的電路中，不帶負載時，右邊的小燈LED1由于沒有足夠的電流而不亮，當左邊的電路帶負載也就是有電流時，右邊的小燈LED1由于下面的三極管Q1被驅動到放大狀態，電流足，因此變得很亮。下面具體分析。

首先是不帶負載的情況，當不帶負載時，左邊電阻R4它就不會有電流流過，這個時候我們發現基本上三極管Q1和三極管Q2的基極電壓基本它是相同的，因此流過三極管Q基極和三極管Q基極的電流和為0.5mA左右.不足以飽和三極管，因此電流不足，小燈LED1不會亮。

第二種情況，便是左邊帶負載時，圖中的電阻R4會有電流經過，疊加到電阻R3上，此時會在三極管Q2的發射極形成一個高點的壓降，因此便會將三極管Q2的基極電壓抬高，進而三極管Q1的基極電壓也會太高，此時流經三極管Q1的基極-發射極電流便會增加，進而增大了流經三極管Q1集電極-發射極的電流，因此小燈LED1被點亮。
