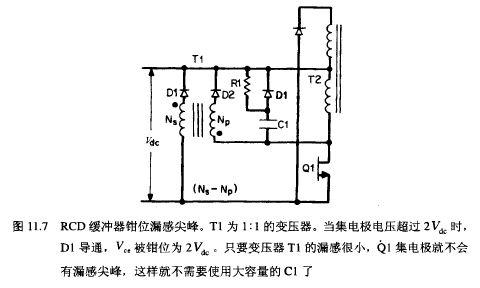

變壓器輔助緩沖器所需要的 只是增加一個非常小的變壓器 Tl ，它仍然需要普通的 RCD 緩沖器，但此時 Cl 可以選得很小 。它的工作原理如下。如圖 11.7 所示，Tl 是個非常小的臣 比為 1:1 的變壓器。當 Ql 關斷時，它的磁心面積和臣數必須承受 T2 初級的最大伏秒數 。但 是因?yàn)?Tl 所需要轉換的能量很小 ，所以允許磁心面積和初 、次級線圈的規格很小 。

注意變壓器 Tl 的初、次級同名端 。當 Ql 的集電極電壓達到 2飛c 時，Tl 初級線圈兩端電壓上升到飛 （同名端為正） ，則 N，的同名端電壓達到飛，二極管 Dl 導通。因此當 Ql 的集電極電壓達到 2 Vac ’ Dl 開始導通 ，將 N，上的電壓鉗位為飛 。由于變壓 器的臣數比為 1:1，若不考慮 Tl 的漏感尖峰，則集電極的電壓就被鉗位于 2飛 。為了保證 該緩沖器的鉗位效果 ，Tl  的漏感要非常小。DI 導通，存儲在 T2 漏感中的能量將無損耗地返回 到Vdc線。
