在現代電子電路設計中，肖特基二極管以其低導通壓降、高速開關和低功耗等特性脫穎而出，成為眾多應用中的關鍵元件。其獨特的肖特基接觸結構使其在電氣性能上優于傳統PN結二極管，為電路設計提供了更高的效率和可靠性。本文將深入探討肖特基二極管的優勢、選型要點及應用領域，為工程師提供實用的選型和應用指導。
一、肖特基二極管的核心優勢
1.1 低正向壓降
肖特基二極管的正向?qū)妷和ǔＴ?.15V至0.45V之間，顯著低于傳統硅二極管的0.7V至1.7V。這種低壓降特性有效減少了電路中的能量損耗，提升了能量轉換效率，尤其在低功耗和高效能應用中表現卓越。
1.2 高速開關性能
采用多數載流子導電機制，肖特基二極管無需經歷少數載流子的存儲和恢復過程，因此其開關速度極快，可達納秒級。這一特性使其在高頻應用場景（如開關電源和射頻電路）中具備顯著優勢，確保信號的快速傳輸和高效處理。
1.3 極短反向恢復時間
反向恢復時間是影響二極管開關速度的關鍵指標。肖特基二極管幾乎不存在反向恢復時間，這使其在高速整流和高頻開關應用中表現優異，有助于提高電路效率并減少開關損耗。
1.4 高電流密度與緊湊設計
由于耗盡層較薄，肖特基二極管即使在較低電壓下也能通過較大電流，從而提高電流密度。這一特性使得元件體積得以減小，特別適合空間受限的緊湊型設計。
1.5 低噪聲特性
相比傳統PN結二極管，肖特基二極管在工作時產生的噪聲較低，對電路的信號干擾更小。這一特性使其在精密電子設備和高速通信電路中具備更好的穩定性和可靠性。
二、肖特基二極管的選型要點
選擇合適的肖特基二極管需要綜合考慮多個關鍵參數，以確保其在特定應用中的最佳性能和可靠性。
2.1 正向壓降（Vf）
在低功耗應用（如便攜式設備或電池供電系統）中，應優先選擇正向壓降較低的型號，以減少能量損耗，延長電池續航時間。
2.2 額定電流（If）
額定電流決定了二極管能夠穩定通過的最大電流。在高電流應用（如功率變換器、直流電機驅動）中，應選擇額定電流較高的型號，以確保電路的穩定性和可靠性。
2.3 額定反向耐壓（Vr）
反向耐壓是二極管在反向偏置時所能承受的最大電壓。肖特基二極管的耐壓范圍通常在20V至200V之間，較其他類型二極管偏低。在高電壓應用（如電源整流或太陽能逆變器）中，應選擇耐壓更高的型號，以防止因過壓導致的損壞。
2.4 反向漏電流（Ir）
肖特基二極管的反向漏電流相對較大，尤其在高溫環境下會進一步上升。在高溫或長時間工作的場景中，建議選擇反向漏電流較低的型號，以減少功耗，提高電路的整體可靠性和使用壽命。
2.5 封裝類型

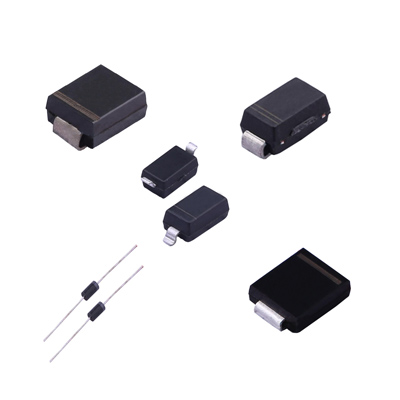

根據實際應用場景選擇合適的封裝形式。常見的封裝類型包括TO-220、DO-201、SMA、SMB等。對于高功率應用，可選擇帶散熱片的封裝（如TO-220）；而對于便攜式電子設備，可選擇小型表面貼裝封裝（如SMA、SMB）。
2.6 工作溫度范圍
如果二極管需要在高溫或嚴苛環境中運行，應選擇耐高溫特性的型號，如硅-碳化硅（SiC）肖特基二極管，它們在高溫下仍能保持較低的漏電流和優良的性能。
三、肖特基二極管的應用領域
肖特基二極管憑借其低損耗、高速響應和高效整流等優勢，在多個領域得到了廣泛應用。
3.1 開關電源
在DC-DC轉換器和AC-DC變換器等電源電路中，肖特基二極管常用于整流環節。其低正向壓降能有效減少能量損耗，提高電源轉換效率，使設備運行更穩定、更節能。
3.2 電源管理系統
肖特基二極管廣泛應用于計算機電源、筆記本適配器和LED驅動電路，主要用于穩壓、續流和保護功能。其低損耗和快速響應特性有助于提高電路的穩定性和設備的運行可靠性。
3.3 汽車電子
在汽車電子系統中，如ECU（電子控制單元）、車燈驅動和音響設備，肖特基二極管憑借其低損耗和高速開關特性，有助于優化電能管理，降低電路噪聲，并提高電池的能效和系統穩定性。
3.4 射頻與微波通信
由于其高速響應特性，肖特基二極管在射頻信號檢波、高頻混頻電路中有重要應用。例如，在雷達、無線通信設備中，用作整流和混頻元件，以實現高效信號處理。
3.5 太陽能電池板系統
在太陽能光伏系統中，肖特基二極管用作旁路二極管，以防止局部陰影導致的功率損耗，提高太陽能系統的轉換效率。
3.6 高頻數字電路
在高速計算機和數字邏輯電路中，肖特基二極管用于限制電壓擺幅，提高信號傳輸速度，從而優化電路性能。
四、結論
肖特基二極管因其低損耗、高速開關、低噪聲等優勢，已成為現代電子設備的重要組成部分。在選型時，需根據實際應用場景合理考慮正向壓降、額定電流、反向耐壓、漏電流、封裝形式及工作溫度等關鍵參數，以確保電路的高效穩定運行。通過精確選型，工程師可以充分發揮肖特基二極管的性能優勢，為電源管理、汽車電子、通信系統及高頻電路等應用提供可靠支持。
