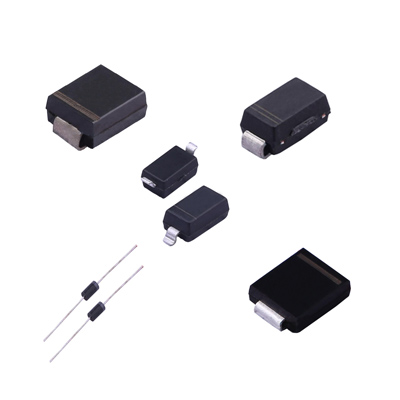

二極管作為電子電路中的“單向閥門”，其核心功能是確保電流的單向流動。然而，一旦極性接反，可能引發一系列連鎖反應，輕則導致設備異常，重則引發電路損毀。以下從工作原理、典型危害場景及預防措施三個維度展開分析。
一、二極管反向工作的底層邏輯
1. 理想模型與現實的差異
在理想模型中，反向偏置的二極管應完全阻斷電流，僅承受反向電壓。但現實中，所有二極管均存在反向泄漏電流（μA級別），當反向電壓超過其擊穿電壓（如1N5819為40V）時，PN結會發生雪崩擊穿或齊納擊穿，導致電流驟增。例如，實驗顯示，1N5819在60V反向電壓下開始導通，90V時徹底短路。
2. 反向擊穿的不可逆風險
普通二極管（如整流二極管）的擊穿通常是非自恢復的。一旦擊穿，其內部結構受損，表現為永久性短路或低阻狀態。例如，被擊穿的1N5819反向電阻降至18Ω，失去單向?qū)щ娦浴?/div>
二、二極管接反的典型危害場景
1. 整流電路失效
半波整流電路：接反的二極管在交流負半周導通，導致輸出無有效直流電壓，電路功能完全喪失。
橋式整流電路：若單個二極管接反，可能引發交流側短路，燒毀變壓器或電源。
2. 電源與負載損毀
短路電流沖擊：在低阻抗電源系統中（如電池供電），反向擊穿的二極管會形成短路路徑，瞬間大電流可能燒毀電源線或觸發保護器件（如熔斷器）。
敏感器件過壓：反向?qū)〞r，負載可能承受反向電壓。例如，微控制器電源接反會導致芯片內部電路反向偏置，引發邏輯錯誤或硬件損壞。
3. 特殊二極管的應用風險
發光二極管（LED）：接反時雖不發光，但缺乏限流電阻的電路中可能因反向漏電流累積而燒毀PN結。
穩壓二極管：設計用于反向工作的穩壓管若被正向連接，會喪失穩壓功能，導致負載電壓異常。
三、修復與預防策略
1. 故障檢測與修復
快速診斷：使用萬用表測量二極管兩端電阻，正常反向電阻為兆歐級，若顯著降低（如<1kΩ）則可能已擊穿。
替換原則：高功率電路中，擊穿的二極管需更換同型號元件；低功率場景可臨時使用電阻相近的替代品，但需重新評估電路安全性。
2. 防反接設計
基礎防護：串聯二極管或保險絲，成本低但存在壓降問題（如1N4007壓降0.7V，導致5V系統實際供電4.3V）。
進階方案：
MOSFET防反接：利用NMOS或PMOS的低導通電阻（毫歐級）特性，如采用LM5050控制器驅動NMOS，壓降僅0.1V，適用于大電流場景。
橋式自動糾錯：通過全橋整流結構，無論電源正反接入均可輸出正確極性，但成本較高。
3. 工藝與管理優化
極性標識強化：選用帶明顯極性標記（如色環、凹槽）的二極管，并在PCB上印刷方向符號。
自動化檢測：生產環節引入AOI（自動光學檢測）設備，識別焊接極性錯誤。
四、結論
二極管接反的危害具有隱蔽性和破壞性雙重特征。從設計階段的防反接電路嵌入，到生產環節的工藝管控，均需系統化應對。對于已發生故障的電路，需根據損壞程度選擇局部修復或整體更換。在電子設備小型化、高集成度趨勢下，防反接設計正從“可選”演變?yōu)?ldquo;必選”，成為電路可靠性的基石之一。
