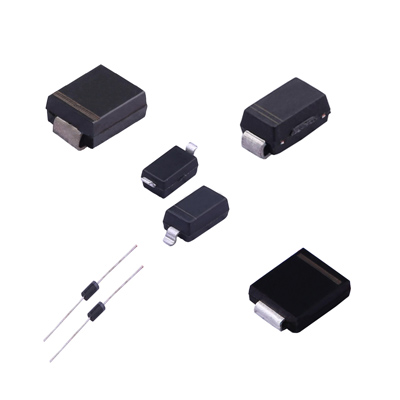

在電子電路設計領域，穩壓二極管（齊納二極管）發揮著至關重要的作用。它如同一個精準的調節閥，通過其獨特的反向擊穿特性，穩定并控制電路中的電壓，為敏感電子組件提供可靠的保護，使其免受電壓波動的干擾。穩壓二極管以發明者 Clarence Zener 的名字命名，已成為電子和電氣系統中不可或缺的關鍵組件之一。
一、穩壓二極管的工作原理
穩壓二極管的核心功能是在其兩端維持一個近乎恒定的電壓，無論負載電流如何變化。這一功能主要依賴于它的反向擊穿特性。具體來說，當穩壓二極管承受的反向電壓達到一定閾值時，它會進入擊穿狀態。此時，電流會急劇增加，但二極管兩端的電壓卻能保持相對穩定。
在正常工作狀態下，穩壓二極管并不導通。也就是說，在其額定擊穿電壓以下時，幾乎沒有電流通過二極管。然而，一旦反向電壓超過這個閾值，穩壓二極管會迅速導通，從而限制電壓的進一步上升。這種特性使得穩壓二極管成為理想的過壓保護和電壓調節解決方案，廣泛應用于各種電子設備中。
二、應用實例：穩壓二極管在電源電路中的應用
考慮一個需要穩定輸出 12V 電壓的電源電路。為了確保輸出電壓不超過這一水平，電路設計人員通常會選擇一個標稱電壓為 12V 的穩壓二極管。在這個電路中，穩壓二極管會與一個限流電阻串聯連接。當電源電壓超過 12V 時，穩壓二極管能夠安全地導通，將多余的電壓降低至 12V，從而維持電壓的穩定。
這種配置不僅可以有效保護后續電路免受高電壓的損害，還能確保敏感電子組件在最佳電壓條件下運行。進而延長設備的使用壽命，提高其可靠性。例如，在一些對電壓穩定性要求較高的設備，如精密儀器、通信設備等中，穩壓二極管的應用能夠顯著提升設備的性能和穩定性。
三、穩壓二極管的關鍵參數
在選擇合適的穩壓二極管時，以下關鍵參數需要仔細考量：
（一）穩定電壓
這是穩壓二極管在正常工作狀態下所提供的電壓值。它決定了二極管能夠在何種電壓水平下維持穩定。例如，一個標稱穩定電壓為 12V 的穩壓二極管，能夠在電路中將電壓穩定在接近 12V 的水平。
（二）最大耗散功率
這一參數表示穩壓二極管能夠承受的最大功率。當穩壓二極管工作時，由于電流通過會產生熱量，如果超過最大耗散功率，可能導致二極管過熱甚至損壞。因此，在選擇穩壓二極管時，需要確保其最大耗散功率能夠滿足電路中的實際工作條件。
（三）額定工作電流
額定工作電流是指穩壓二極管能夠持續通過的最大電流。在實際應用中，電路中的電流不應超過這一值，以保證二極管的穩定工作和使用壽命。
理解這些關鍵參數有助于設計人員根據具體的電路需求選擇最合適的穩壓二極管，并確保整個電路的穩定性和安全性。例如，在設計一個高功率電源電路時，需要選擇具有較高最大耗散功率和額定工作電流的穩壓二極管，以應對較大的電流和功率需求。
四、結論
穩壓二極管在電路中的作用恰似一個精確的調節閥，通過精準控制電壓，為電子設備打造穩定的工作環境。它能夠有效防止電壓異常對電子元件造成的損害，保障電路的正常運行。在現代電子設備中，從消費電子產品到工業自動化系統，再到通信和醫療設備等眾多領域，穩壓二極管都發揮著不可或缺的作用。
通過合理的電路設計和正確選擇穩壓二極管，可以顯著提高電路的可靠性和效率。這對于任何依賴電子系統的現代設備來說都至關重要。隨著電子技術的不斷發展，穩壓二極管將繼續在電路保護和電壓調節方面發揮關鍵作用，為電子設備的穩定運行保駕護航。
