電動車防盜報警器電路解析
電動車防盜報警器的喇叭驅動電路，核心在于壓電陶瓷蜂鳴片的驅動發聲機制。

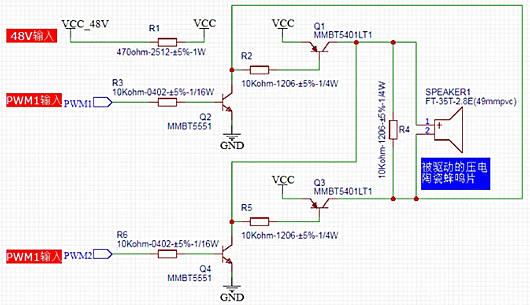

電路圖中，最右側的 SPEAKER1 為壓電陶瓷蜂鳴片，型號是 FT - 35T - 2.8E，配備直徑 49mm 的 PVC 膜。
以輸入電壓 48V 為例進行說明。PWM1 和 PWM2 是兩個關鍵的輸入控制信號，實質上是音頻信號。這兩個信號不能同時處于高電平狀態，否則會導致短路。

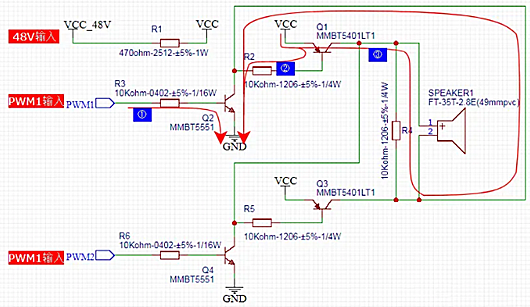

當 PWM1 處于高電平、PWM2 處于低電平時，Q4 和 Q3 不導通，此時蜂鳴片通過 Q2 和 Q1 導通來驅動發聲，導通過程如下：
PWM1 高電平使 Q2 的 be 極正向?qū)ā?/div>
主站蜘蛛池模板：
日韩手机在线|
3P无码|
伊人久久大香线蕉AV网禁呦|
国产最大成人亚洲精品|
亚洲人成网站色在线|
护士张开腿被奷日出白浆|
无码人妻一区二区三区四区老鸭窝
|
亚洲日韩乱码中文无码蜜桃臀|
国产精品美女久久久久久2021
|
亚洲成a人片网站|
亚洲成人精品无码|
日本a视频在线观看|
香蕉EEWW99国产精选免费|
亚洲熟妇精品一区二区|
熟妇人妻中文字幕|
五月天国产亚洲AV麻豆|
精品国产成人三级在线观看|
av图片小说|
亚洲色欲综合|
99久久精品无码专区无|
麻豆a级片|
婷婷五月综合激情|
久久亚洲av成人无码软件|
亚洲国产精品免费一区|
精品国产一区二区三区久久久蜜月|
精品人妻伦九区久久69|
亚洲熟女视频|
色色资源网|
玩弄放荡人妻一区二区三区|
天天摸天天做天天爽水多|
亚洲一线二线三线品牌精华液久久久
|
国产不卡精品一区二区三区|
亚洲欧美在线观看|
亚洲精品天堂在线观看|
Jizz国产一区二区|
又大又硬又爽免费视频|
视频一区视频二区在线视频|
日韩美女亚洲性一区二区|
国内精品久久久久尤物|
国产香蕉国产精品偷在线观看|
又黄又爽又色的少妇毛片|
Q2 導通后，Q1 的 eb 極正向?qū)ā?/div>
Q1 導通，進而驅動壓電陶瓷蜂鳴片發聲。

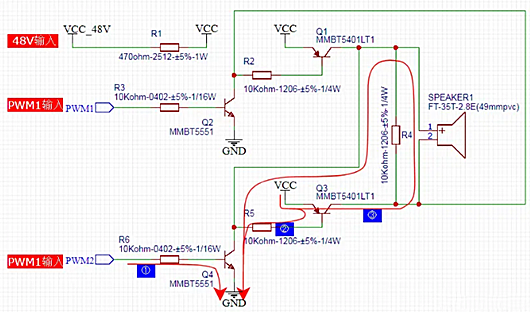

相反地，當 PWM2 為高電平、PWM1 為低電平時，Q2 和 Q1 不導通，蜂鳴片則通過 Q4 和 Q3 導通來驅動發聲，具體過程為：
PWM2 高電平使 Q4 的 be 極正向?qū)ā?/div>
Q4 導通后，Q3 的 be 極正向?qū)ā?/div>
Q3 導通，驅動壓電陶瓷蜂鳴片發聲。

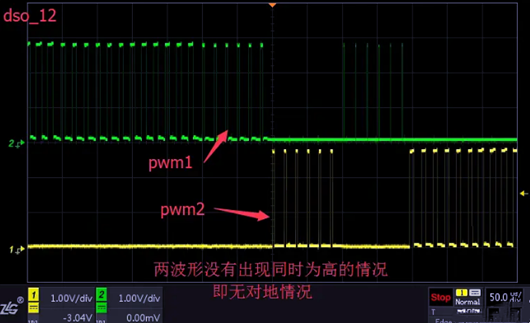

利用示波器測量 PWM1 和 PWM2 的實際控制波形可以發現，兩者不會同時出現高電平。若出現同時高電平的情況，Q1、Q2、Q3、Q4 會同時導通，導致電源 VCC 直接對地短路。

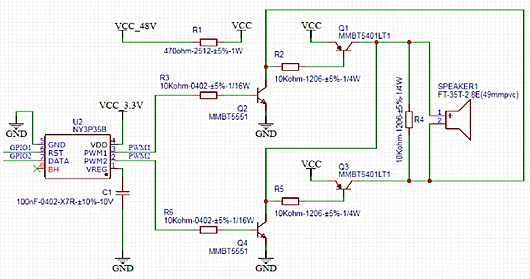

PWM1 和 PWM2 信號可以由語音芯片產生，這里以 NY3P35B 為例進行說明。可以將指定聲音文件燒錄進該芯片，通過 GPIO1 和 GPIO2 兩個信號對語音芯片進行控制。
