在半導體器件的廣袤世界里，MOS管以其獨特的性能占據著舉足輕重的地位。它是一種單載流子參與導電的單極型晶體管，被冠以 “多子器件” 之名，這一特性源于其巧妙的結構設計與精妙的工作原理。
一、多子與少子：半導體的核心概念
要理解 MOS 管為何是多子器件，先得從半導體中的載流子說起。對于本征半導體而言，其純凈度極高，電子難以掙脫共價鍵的束縛。在絕對零度下，本征半導體幾乎完全絕緣，但在室溫條件下，會有少量電子獲得足夠的熱能，從共價鍵中脫離出來，形成 “自由電子”，同時留下帶正電的 “空穴”。這二者便是半導體中的載流子，其濃度直接決定了半導體的導電性能。
然而，本征半導體的導電性能并不理想。為了提升其導電性，人們通過摻入特定雜質的方式，將其轉化為雜質半導體。

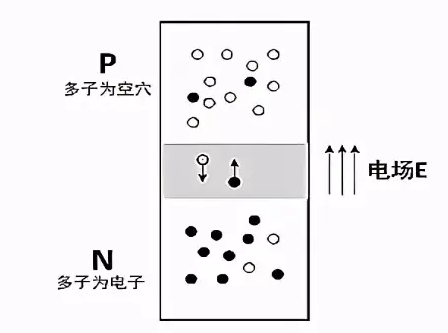

N 型半導體 ：當向硅晶體中摻入五價元素（如磷、砷）時，雜質原子與硅原子形成共價鍵，由于五價元素多出一個價電子，這個電子便成為幾乎不受束縛的 “自由電子”。在 N 型半導體中，“自由電子” 濃度遠高于 “空穴”，因此 “自由電子” 是多子，“空穴” 是少子。
P 型半導體 ：若摻入的是三價元素（如硼、鎵），情況則恰恰相反。三價元素的雜質原子與硅原子結合時，會在共價鍵中留下一個空位，形成 “空穴”。此時，“空穴” 成為多子，“自由電子” 則退居少子之位。
二、MOS 管的構造與工作原理

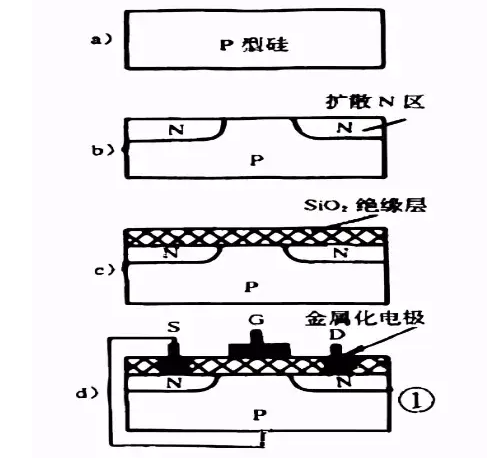

以 N-MOS 管為例，其結構精巧而復雜。它以 P 型半導體作為襯底，在其上擴散兩個 N 型區，覆蓋一層二氧化硅（SiO?）絕緣層。通過在 N 型區上腐蝕兩個小孔，再利用金屬化工藝，在絕緣層和小孔內形成三個關鍵電極 —— 柵極（G）、漏極（D）和源極（S），通常源極與襯底短接在一起。

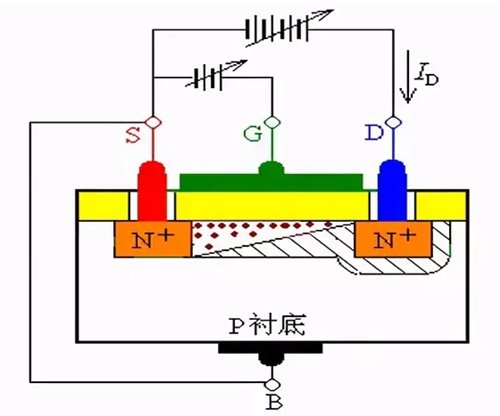

當在漏源極之間施加正電壓（Vds），而柵源極電壓（Vgs）為 0 時，PN 結處于反偏狀態，電路中幾乎沒有電流流通。但當 Vgs 逐漸增大并達到一定閾值時，魔力開始顯現。在 P 型襯底上方，柵極電壓感應出負電荷，這些負電荷與 P 型襯底中的多子 —— 空穴極性相反，形成了一層反型層，將漏源極的 N 型區連接起來，構成了一條導電溝道。隨著 Vgs 繼續升高，感應出的負電荷越來越多，溝道不斷拓寬，電阻逐漸減小，電流也隨之增大。
三、MOS 管為何是多子器件
MOS 管之所以被稱為多子器件，其根源在于其結構與工作原理的特性。
結構層面 ：MOS 管的核心結構包括金屬柵極、氧化物層和半導體襯底。通過在柵極施加電壓，便能在襯底中感應出多數載流子，進而構筑起導電通道。例如，在 N-MOS 管中，柵極電壓誘導出的負電荷吸引電子，形成以電子為主導的導電溝道。
工作機理 ：在 MOS 管運作時，柵極電壓掌控著半導體襯底中多數載流子的運動軌跡，從而支配電流的通斷與強弱。這種借助電壓控制電流的方式，賦予了 MOS 管高輸入阻抗和快速開關的卓越性能。
多數載流子的主導地位 ：在 N 型半導體襯底的 MOS 管中，電子作為多數載流子，在導電過程中扮演著主角；而在 P 型半導體襯底的 MOS 管中，空穴則擔綱主演。正是多數載流子的主導作用，使得 MOS 管能夠在數字電路與模擬電路中大放異彩，實現高效的信號傳輸與處理。
MOS 管的摻雜濃度也對其性能有著舉足輕重的影響。通過精細調控摻雜濃度，可以優化器件的導電性、開關速度等諸多關鍵性能指標。摻雜濃度越高，多數載流子數量越多，導電性越強；反之，導電性則會相應減弱。這種可調控性為 MOS 管在不同應用場景中的性能優化提供了廣闊空間。
總之，MOS 管憑借其獨特的結構與巧妙的工作原理，使得多數載流子在導電過程中發揮主導作用，成為名副其實的多子器件，在現代電子技術的眾多領域中持續綻放著耀眼的光芒，推動著科技的不斷進步與發展。
