一、短溝道效應概覽
在半導體器件持續微型化的進程中，當金屬氧化物半導體場效應管（MOSFET）的導電溝道長度縮至十幾納米，乃至幾納米量級時，晶體管會呈現出一系列獨特的物理效應，即短溝道效應。這些效應囊括了閾值電壓隨溝道長度縮減而降低、漏致勢壘降低、載流子表面散射、速度飽和、離子化以及熱電子效應等多個方面，對MOSFET的性能產生深遠且復雜的影響。
二、基于能帶圖的深入解析

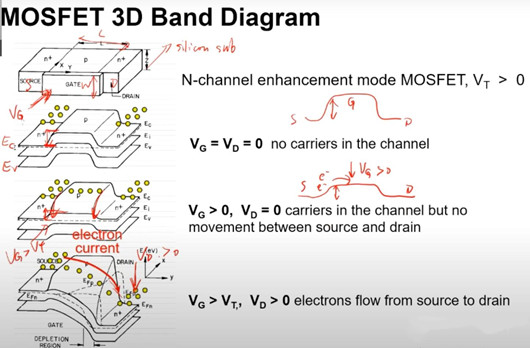

以NMOS為例，當僅在柵極施加電壓Vgs時，Vgs會使柵極表面的能帶下移（如典型圖例所示），這有助于電子穿越溝道。然而，由于此時漏極未施加電壓，源極和漏極間的能帶位置保持不變，因此并無電流流過。而當漏極電壓施加后，漏極處的能帶被下拉，進而在源極-溝道-漏極之間構建起能級差，電子得以沿著此路徑流動，形成電流。

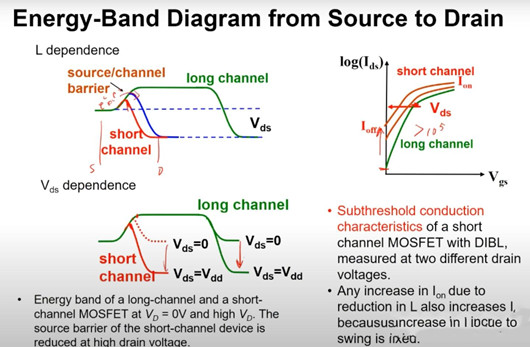

從能帶圖角度對短溝道效應深入剖析可得：
（一）漏電流增大
對于短溝道MOS管，源極和漏極間距極小，致使溝道的能帶被下拉，這使得器件在截止?fàn)顟B(tài)下漏電流顯著增加。歸根結底是溝道勢壘降低，常溫下熱激發的電子更容易跨越勢壘，從源極遷移至漏極，對亞閾值漏電流影響頗為顯著。
（二）漏致勢壘降低效應（DIBL）
一旦增大漏源電壓（Vds），鑒于源極和漏極間距過近，漏極勢壘的下降會引發溝道勢壘同步下降，進而導致溝道電流Id對Vds的敏感性大幅提升，這便是業內所熟知的漏致勢壘降低效應（DIBL）。這一效應在短溝道器件中極為突出，嚴重時可致使源漏穿通，使器件徹底失效。
三、短溝道效應對MOSFET器件性能的多維度影響
（一）閾值電壓下降
在短溝道MOSFET中，當漏極電壓處于較高水平時，源極和漏極電壓會對溝道內的電荷分布產生顯著影響，導致閾值電壓與柵極長度密切相關且急劇下降。這種閾值電壓的不穩定直接降低了器件的成品率，給半導體制造工藝帶來巨大挑戰。
（二）漏致勢壘降低（DIBL）
隨著漏源電壓的升高，漏襯反偏PN結空間電荷區擴展，致使溝道的有效長度縮短。這一現象在短溝道器件中尤為凸顯，嚴重時會引發源漏穿通，使器件徹底失效，對器件的可靠性構成嚴重威脅。
（三）亞閾值系數（S）惡化
短溝道效應致使亞閾值電流攀升，進而使亞閾值系數惡化。這會顯著影響器件的開關速度和功耗，降低電路的能效比，阻礙高性能集成電路的發展。
（四）電流非飽和
在短溝道器件中，漏極電流并不會隨著漏極電壓的持續增加而無限制地增大，而是會在達到一定值后趨于飽和。這主要?dú)w因于溝道縮短使得載流子速度飽和效應變得顯著，這一特性改變了器件的傳統電流-電壓特性曲線，對電路設計提出新的要求。
（五）熱載流子效應
隨著器件尺寸的不斷縮小，器件內部的電場強度急劇增強，尤其是在漏結附近形成強電場區域。這使得載流子獲得足夠能量成為熱載流子，并有可能注入到氧化層中，進而導致器件性能退化，如carriermobility降低、thresholdvoltageshift等，嚴重影響器件的長期穩定性和可靠性。
（六）電流密度增加和電壓波動加劇
短溝道效應引發電流密度顯著增加以及電壓波動更加劇烈。短溝道意味著單位體積內積聚的電子數量增多，致使電壓波動幅度增大，進而干擾電路的正常工作，增加電路設計的復雜性和不確定性。
