一、n溝道場效應管原理
n溝道場效應管的導電溝道由電子構成，故得名n溝道。當柵極電壓相對于源極呈正時，柵極下方絕緣層中的負電荷被排斥，襯底中的正電荷被吸引至柵極下方區域，進而形成n型導電溝道，使得源極與漏極之間的電流得以流通。
二、p溝道場效應管原理
p溝道場效應管的導電溝道由空穴構成，因而稱為p溝道。當柵極電壓相對于源極呈負時，柵極下方絕緣層中的正電荷被排斥，襯底中的負電荷被吸引至柵極下方區域，形成p型導電溝道，允許源極與漏極之間電流流動。
三、n溝道與p溝道場效應管的差異
（一）工作原理層面

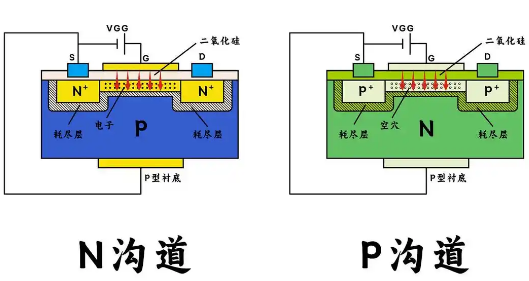

n溝道MOS管與p溝道MOS管均借助柵極電壓調控溝道導電性。但因結構差異，n溝道MOS管在正柵極電壓下導通，此時正電壓吸引電子至溝道；p溝道MOS管則在負柵極電壓下導通，負電壓排斥電子，促使空穴占據溝道。
（二）結構構造層面

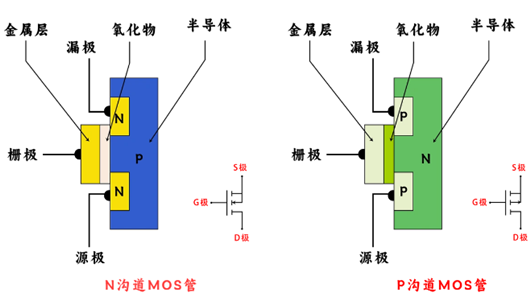

n溝道MOS管以摻雜少量正離子的P型半導體為襯底，在其上制作兩個高濃度N+區，形成源極與漏極。隨后，在源極與漏極間絕緣層上制備金屬層作柵極。而p溝道MOS管選用摻雜少量負離子的N型半導體為襯底，于襯底上制作兩個P+區充當源極與漏極，同樣在源極與漏極間絕緣層上制備金屬柵極。
（三）應用領域?qū)用?/div>
得益于更高的電子遷移率，在相同條件下，n溝道場效應管導電性能往往優于p溝道場效應管。n溝道MOS管常見于低壓、高速、低噪聲環境的電路，像放大器、模擬電路以及低功耗設備中廣泛應用。在電源管理電路里，例如DC-DC轉換器的開關管，n溝道MOS管也頻繁被采用，利于提升轉換效率。
p溝道MOS管多用于低功率應用場景，如電源管理和模擬電路等低電壓操作、低功率需求的場合。在邏輯電路“下拉”功能實現上，p溝道MOS管常被用來達成邏輯信號的翻轉與傳輸。
在CMOS電路設計中，n溝道與p溝道場效應管常常協同運用，組合構建各類邏輯門和復雜電路。如此搭配能充分發揮兩種溝道場效應管的各自優勢，達成復雜多樣的電路功能，滿足不同電子系統的設計需求。
