一、擊穿類型
（一）齊納擊穿
當PN結處于反向偏置狀態時，電場作用促使耗盡層內的電子從價帶隧穿至導帶，致使反向電流急劇上升。這種現象通常出現在摻雜濃度較高的二極管中，擊穿電壓一般低于6V。
（二）雪崩擊穿
若反向電壓過高，電子在耗盡層中會因電場加速，與晶格原子碰撞后產生大量新的電子-空穴對，從而引發電流的急劇增加。此現象多見于摻雜濃度較低的二極管，擊穿電壓通常高于6V。

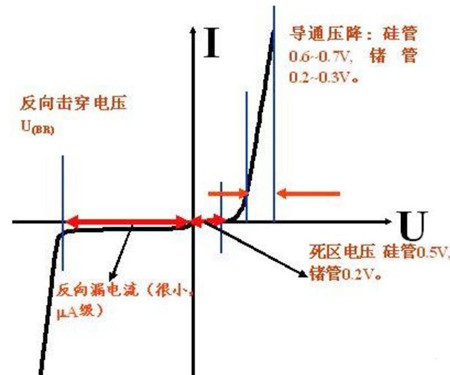

二、影響MOS管反向擊穿電壓的因素
MOS管反向擊穿電壓受多種因素的影響，主要包括材料特性、結構設計和溫度等。材料的摻雜濃度與禁帶寬度對擊穿電壓有顯著影響，其中摻雜濃度越高，擊穿電壓越低；而溫度升高會導致禁帶寬度減小，進而增加齊納擊穿的可能性。
三、二極管反向電壓抑制方法
（一）選擇合適的MOS管
在挑選MOS管時，應重點關注其反向漏電流和反向擊穿電壓參數。反向漏電流越小，反向擊穿電壓越高，通常意味著二極管反向電壓表現更佳。因此，這兩個關鍵參數是選擇MOS管時不可忽視的重要指標。
（二）添加反向并聯二極管
在MOS管的源極和漏極之間接入一個反向并聯二極管，可有效抑制二極管反向電壓。當漏極電壓呈現負值時，該二極管將導通，從而將漏極電壓控制在反向擊穿電壓以下，為MOS管提供有力的保護，避免其遭受損害。
（三）使用反向并聯二極管芯片
為了簡化操作流程，眾多廠商推出了專門用于抑制MOS管二極管反向電壓的芯片。這些芯片內部集成了反向并聯二極管，使用時可直接將其連接到MOS管的源極和漏極之間，具有方便快捷的優勢，能夠有效滿足實際應用需求。
（四）利用反向并聯二極管模塊
除了芯片之外，還有模塊化的反向并聯二極管可供選擇。此類模塊內部集成了多個反向并聯二極管，能夠同時連接多個MOS管，實現對二極管反向電壓的有效抑制。它們通常具備較高的反向擊穿電壓和較低的反向漏電流，是保護MOS管的可靠助手，在實際應用中可以為電路的穩定運行提供有力保障。
